Сравниваем ФПК, СФП и ЛОС по условиям применения, монтажу и обслуживанию
При подборе очистки ливневого стока часто обсуждают конкретное оборудование: один фильтр-патрон, систему из двух патронов или отдельные локальные очистные сооружения (ЛОС). Но сначала нужно понять задачу: сколько воды поступает, чем она загрязнена и какого качества необходимо достичь после очистки.
ФПК, СФП и ЛОС могут решать схожие задачи, но отличаются технологической схемой, условиями размещения и обслуживанием. Разберём, что стоит проверить перед выбором.
От чего зависит выбор схемы очистки
- Расход стока. Нужны расчётный расход и режим его поступления. Пиковая пропускная способность оборудования сама по себе не подтверждает качество очистки на этом расходе.
- Состав стока. Важны взвешенные вещества, песок, нефтепродукты и другие нормируемые загрязнения. Если есть анализ воды, его нужно использовать для подбора.
- Требования к очищенной воде. Они зависят от места и условий сброса; показатели на выходе нельзя обещать без сопоставления исходной воды, режима работы и технической документации.

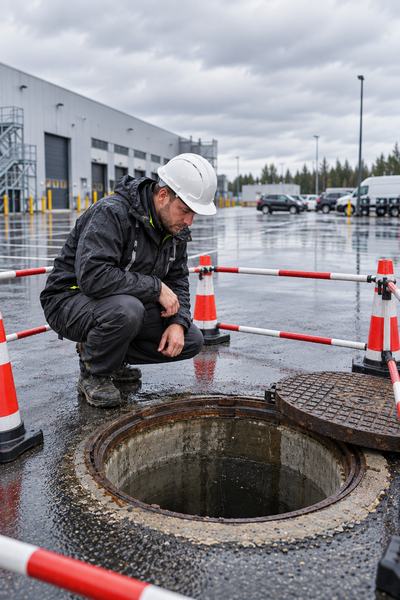

- Место установки. Имеют значение существующие колодцы, отметки труб, возможность самотёка, свободная площадь и доступ для обслуживания.
ФПК: механическая и сорбционная очистка в одном корпусе
Фото: фильтр-патрон ЭКОТАЙМ (фотография оборудования с сайта компании).
Комбинированный фильтр-патрон ФПК объединяет механическую загрузку и активированный уголь в одном корпусе. Механическая часть задерживает взвешенные загрязнения; сорбционная служит для очистки от нефтепродуктов и других загрязнений в пределах области применения выбранной модели.
Такой вариант рассматривают, когда для конкретного стока достаточно комбинированной очистки в одном патроне и его можно разместить в колодце с соблюдением требований к монтажу. В зависимости от проекта патрон устанавливают на опорное кольцо; исполнение на ножках ФПКН может подойти для существующего колодца без его демонтажа, если позволяют размеры, гидравлика и доступ.
Вода последовательно проходит механическую и сорбционную загрузки внутри одного патрона. На фотографии показан фильтр-патрон ЭКОТАЙМ.
Компактность сама по себе не означает, что ФПК подходит для любого состава воды и любого расхода. Выбор модели необходимо проверить по документации и расчёту.
Возможность установки ФПКН в существующем колодце, герметизацию и расположение труб проверяют по проекту. Для этого сначала обследуют сам колодец и сеть.
СФП: отдельные механическая и сорбционная ступени
Система фильтр-патронов СФП состоит из механического патрона ФПМ и сорбционного патрона ФПС, через которые сток проходит последовательно. Сначала удаляется часть механических загрязнений, затем выполняется сорбционная доочистка. В типовой схеме также может предусматриваться колодец-отстойник перед ФПМ.
Разделение ступеней помогает управлять их обслуживанием: состояние механической и сорбционной загрузок проверяют по отдельности. Это аргумент в пользу СФП, когда однокорпусного решения недостаточно или по проекту удобнее вынести процессы в отдельные колодцы. Но сама по себе установка двух патронов не гарантирует выполнение требований на выходе: расход и исходные концентрации всё равно нужно сопоставлять с параметрами конкретной системы.
Последовательность очистки: поступающий сток проходит ФПМ, затем ФПС. Возможный предварительный колодец-отстойник показан в типовом решении и определяется проектом.
ЛОС: когда нужны предварительное отделение песка и нефтепродуктов

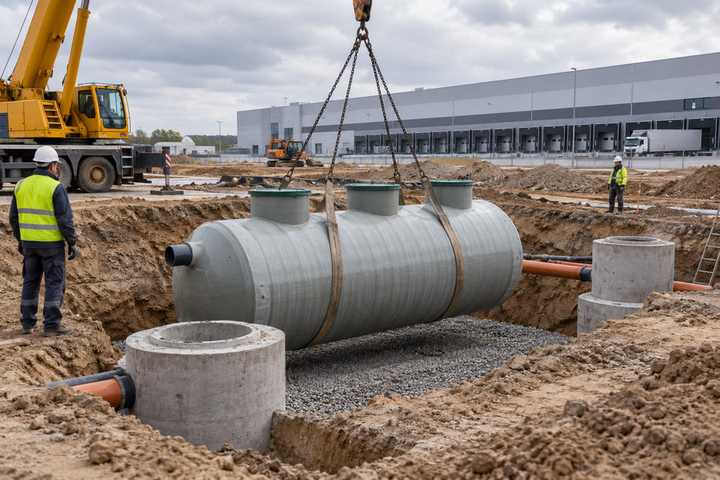

Иллюстрация: монтаж подземного очистного сооружения. Изображение показывает тип работ и не является фотографией оборудования ЭКОТАЙМ.
При более сложном составе стока может потребоваться отдельная технологическая линия. Например, в альбоме БЛОС приведена последовательность: пескоотделитель → бензомаслоотделитель (нефтеотделитель) → сорбционный фильтр.
В пескоотделителе снижается скорость потока и оседают тяжёлые примеси. В следующей ступени коалесцентные модули помогают отделять нефтяные загрязнения. Затем вода проходит сорбционную доочистку.
В рассматриваемом примере сток последовательно проходит пескоотделитель, нефтеотделитель и сорбционный фильтр.
Это пример многоступенчатых ЛОС, а не универсальная схема для каждого объекта: состав сооружений определяется исходными данными и требованиями к очистке.
Сравнение вариантов
| Критерий | ФПК | СФП | ЛОС на примере БЛОС |
|---|---|---|---|
| Механическая и сорбционная очистка | В одном патроне | В отдельных патронах | В нескольких технологических ступенях |
| Предварительное отделение песка | Отдельную ступень при необходимости предусматривают проектом | В типовой схеме может быть колодец-отстойник | Отдельный пескоотделитель |
| Отдельная ступень нефтеотделения | Нет | Нет | Предусмотрена в рассматриваемой схеме |
| Размещение | Колодец с подходящей схемой монтажа | Последовательные колодцы | Площадка и сооружения по проекту |
| Обслуживание | Загрузки в одном корпусе | Загрузки в отдельных патронах | Обслуживание каждой ступени комплекса |
Таблица показывает конструктивные различия, но не заменяет расчёт. Даже при одинаковом расходе двум площадкам могут понадобиться разные решения из-за состава стока и требований к выпуску.
Пример: ливневая канализация парковки

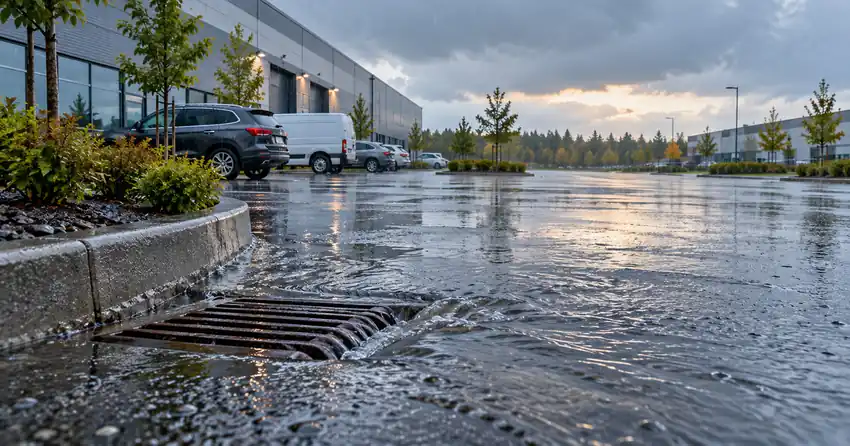

Иллюстрация: дождевой сток на парковке поступает в ливнеприёмную решётку.
Допустим, на парковке уже есть сеть дождевой канализации. По её площади определяют расчётный расход; по характеру площадки и данным анализа оценивают состав стока; по условиям выпуска устанавливают требования к качеству очищенной воды.
Если данные и размещение позволяют выполнить задачу одним комбинированным патроном, рассматривают ФПК. Если целесообразно разделить механическую и сорбционную ступени, проверяют СФП. Если нужно отдельно удалять значительную песчаную нагрузку и нефтяные загрязнения до сорбции, рассматривают схему ЛОС с соответствующими узлами.
Решение принимают после расчёта, а не по одному признаку «парковка» или по универсальному порогу расхода.
Что направить для подбора
Для предварительного подбора ЭКОТАЙМ полезно получить:
- назначение площадки и источник образования стока;
- площадь водосбора и расчётный расход либо данные для его определения;
- анализ исходной воды, если он есть;
- требования к очищенной воде и сведения о месте сброса;
- схему существующей канализации, отметки подводящих и отводящих труб, размеры и состояние колодцев.
По этим данным можно сравнить варианты и подобрать технологическую схему под конкретный объект. Каталог фильтр-патронов и технические альбомы доступны на сайте ЭКОТАЙМ.
